Bygg ett armband som känner av ditt stressmönster – med en Arduino och lite lödtenn

Från motstånd till mätvärde: Hur GSR-tekniken fungerar

För att förstå hur ett hemmabyggt armband kan registrera stress måste vi titta närmare på kroppens mest omfattande organ, nämligen huden. När vi upplever emotionell stimulans eller fysisk ansträngning aktiveras det sympatiska nervsystemet. Detta system styr våra automatiska reaktioner, som den kända kamp-eller-flykt-responsen. En av de mest subtila men mätbara effekterna av denna aktivering är att våra svettkörtlar börjar producera mikroskopiska mängder fukt. Även om du inte känner dig svettig i vanlig mening så förändras hudens elektriska egenskaper omedelbart när nervsystemet reagerar på en inre eller yttre stressfaktor.

Den tekniska termen för detta fenomen är Galvanic Skin Response, ofta förkortat GSR. Principen bygger på att torr hud har ett högt elektriskt motstånd, vilket innebär att ström har svårt att passera. När svettkörtlarna fylls med saltlösning ökar hudens konduktivitet, vilket innebär att motståndet sjunker. Genom att skicka en mycket svag och helt ofarlig elektrisk ström mellan två elektroder på handleden kan vi mäta dessa fluktuationer med hög precision. Det är just denna förändring i ledningsförmåga som Arduinon registrerar som analoga värden, vilka vi sedan kan omvandla till begriplig data om vårt välmående.

Biologins elektriska kretsar

Mätningen sker genom att placera elektroder på områden med hög densitet av ekkrina svettkörtlar. Handledens undersida är en utmärkt plats för ett bärbart armband då den kombinerar komfort med tillräcklig känslighet. När du blir stressad skickar hjärnan signaler som ändrar jonkoncentrationen i huden. Arduinons analoga ingång läser av spänningsfallet över huden och översätter det till ett digitalt tal mellan noll och tusentjugotre. Denna siffra är rådata som speglar din kropps aktuella tillstånd. Ju högre konduktans som mäts, desto mer aktivt är ditt nervsystem, vilket ofta korrelerar med förhöjda stressnivåer eller starkt fokus.

Miljöfaktorer och kalibrering

Det är viktigt att komma ihåg att GSR inte bara påverkas av stress utan även av omgivningen. Faktorer som rumstemperatur, luftfuktighet och till och med hur hårt armbandet sitter påverkar baslinjen för dina mätvärden. Därför kräver tekniken en mjukvarubaserad kalibrering för att fungera effektivt. Vi vill inte mäta det absoluta motståndet i huden, utan snarare de snabba avvikelserna från ett normaltillstånd. Genom att programmera in en algoritm som räknar ut ett rörligt medelvärde kan vi filtrera bort långsamma förändringar som beror på värme och istället fokusera på de skarpa spikar som indikerar en stressreaktion.

• Sensorerna måste hållas rena från oxidering för exakta resultat över tid

• Placeringen av elektroderna bör vara fixerad för att undvika rörelseartefakter

• Baslinjen bör beräknas under vila för att skapa en personlig profil

• Fuktighetskräm kan temporärt sänka hudens motstånd och ge missvisande data

Hårdvara och hantverk: Så löder du ihop ditt smarta armband

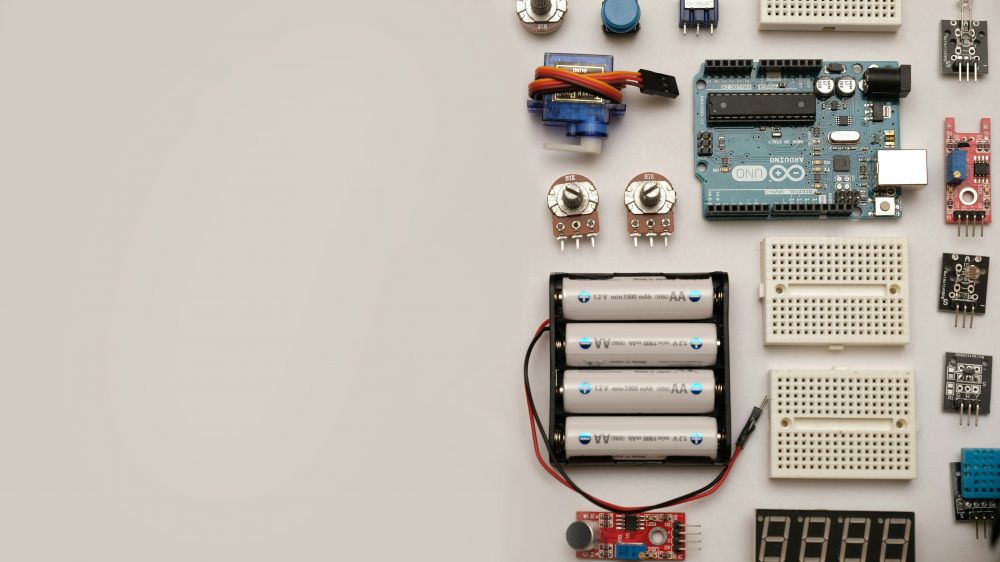

När teorin sitter är det dags att plocka fram lödkolven och börja bygga själva hårdvaran. Hjärtat i projektet är en Arduino Nano på grund av dess kompakta storlek, vilket gör den idealisk för bärbara projekt. Utöver mikrokontrollern behöver du en dedikerad GSR-modul som innehåller den nödvändiga förstärkarkretsen för att göra de små förändringarna i hudmotstånd läsbara för Arduinon. Arbetet kräver tålamod och en stadig hand, särskilt när vi ska montera komponenterna på ett sätt som tål daglig användning utan att anslutningarna slits loss vid rörelse.

Lödningen börjar med att förbereda kablarna som ska gå från GSR-modulen till elektroderna på armbandet. Använd flertrådig silikonkabel om möjligt, eftersom denna är mycket mer flexibel än vanlig kopparkabel och minskar risken för kabelbrott vid handleden. Första steget är att förtenna både kabeländarna och lödpunkterna på kretskortet. Genom att applicera en liten mängd lödtenn på båda ytorna innan de sammanfogas skapar du en starkare mekanisk bindning. Se till att värma upp komponenten och kabeln samtidigt innan du tillför mer tenn för att undvika så kallade kallödningar som kan ge opålitliga mätvärden.

Montering av bärbara komponenter

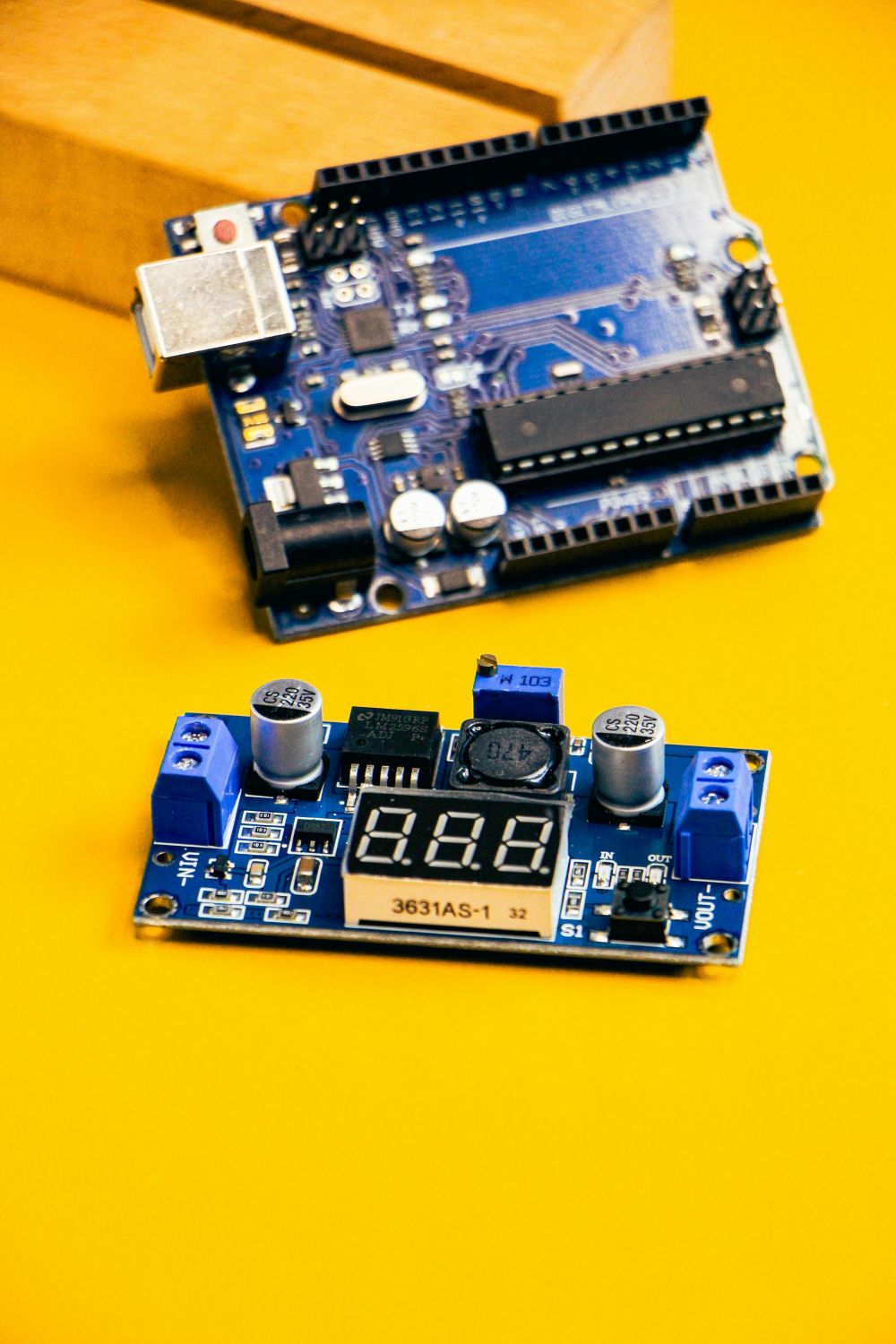

Efter att kablarna är på plats behöver vi integrera strömförsörjningen, vilket lämpligast görs med ett litet litiumpolymerbatteri. Eftersom Arduinon kräver en stabil spänning använder vi en liten laddningsmodul som både skyddar batteriet och höjer spänningen till de fem volt som krävs. Placera komponenterna så tätt som möjligt på ett experimentkort för att minimera armbandets totala volym. Tänk på att isolera alla blottade lödytor med krympslang eller eltejp för att förhindra kortslutningar när armbandet böjs mot huden. Detta steg är kritiskt för både enhetens livslängd och för din egen säkerhet under användning.

Elektrodernas mekaniska fästen

Själva kontaktytan mot huden består oftast av små metallplattor eller silverbelagda tygbitar. Dessa måste fästas stadigt i armbandets rem för att säkerställa konstant hudkontakt utan att orsaka irritation. Du kan använda ledande epoxilim eller små skruvar för att förbinda kablarna med elektroderna. Det är här hantverket verkligen prövas, då anslutningen måste vara helt stum. Om elektroderna glappar mot kabeln kommer Arduinon att registrera detta som enorma stresspikar, vilket gör datan oanvändbar. När allt är monterat bör du täcka kretsarna med ett skyddande hölje, kanske 3d-printat eller sytt i slitstarkt tyg.

• Använd en lödkolv med fin spets för att undvika bryggor mellan stiften

• Rengör alltid kretskortet med isopropanol efter lödning för att få bort flussmedel

• Säkra batterikablarna med en droppe smältlim som dragavlastning på experimentkortet

• Kontrollera alla lödningar med en multimeter innan du kopplar in batteriet första gången

Programmera Arduinon för att tolka kroppens signaler

Med hårdvaran färdigbyggd återstår den digitala hjärnan i projektet, nämligen koden som körs på din Arduino. Programmeringen handlar inte bara om att läsa av ett värde, utan om att tolka en ström av elektriska impulser och göra dem begripliga för en människa. I Arduino IDE skriver vi ett skript som kontinuerligt samlar in data från den analoga porten och utför matematiska beräkningar för att identifiera mönster. Målet är att skapa en mjukvara som kan skilja på en naturlig variation i hudens fuktighet och en faktisk fysiologisk respons orsakad av en stressig tanke eller händelse.

I början av koden definierar vi våra variabler och sätter upp kommunikationen med datorn via seriell monitor. Vi skapar en loop som läser av GSR-sensorn var tionde millisekund. Att läsa för ofta kan skapa onödigt brus, medan för sällan kan göra att vi missar snabba reaktioner. Vi implementerar sedan ett digitalt lågpassfilter i koden. Detta filter hjälper till att jämna ut kurvan genom att väga det nya mätvärdet mot de föregående. På så sätt får vi en stabilare dataström där små elektriska störningar från omgivningen inte tolkas som stress, vilket ger en betydligt mer pålitlig bild av användarens tillstånd.

Algoritmer för stressdetektering

För att armbandet ska vara användbart behöver vi sätta tröskelvärden. En stressreaktion karaktäriseras ofta av en brant stigning i konduktans följt av en långsammare återgång till det normala. Genom att jämföra det aktuella mätvärdet med ett rörligt medelvärde från de senaste trettio sekunderna kan vi upptäcka dessa avvikelser. Om den aktuella nivån stiger över en viss procent av medelvärdet triggas en händelse i koden. Detta kan vara att en lysdiod på armbandet tänds eller att data loggas till ett sd-kort för senare analys. Denna relativa mätmetod gör att armbandet fungerar lika bra en svettig sommardag som en torr vintermorgon.

Visualisering och feedback

Slutligen handlar programmeringen om hur vi presenterar informationen för användaren. Istället för att bara titta på rådata i en tabell kan vi använda Arduinons förmåga att skicka data till ett visualiseringsverktyg på datorn. Där kan vi se en graf som rör sig i realtid, vilket ger en fascinerande inblick i hur tankar och andning direkt påverkar kroppens elektriska egenskaper. Du kan experimentera med att ta djupa andetag och se hur grafen sakta dalar när det parasympatiska nervsystemet tar över. Denna omedelbara feedback fungerar som en form av biofeedback, där du lär dig att kontrollera din stress genom att se den visualiserad.

• Definiera tröskelvärdena som konstanter i början av koden för enkel justering

• Använd seriell plotter i Arduino IDE för att snabbt se grafer över din data

• Lägg till en funktion som sparar dagens högsta värde för att se trender över tid

• Optimera koden för låg strömförbrukning så att batteriet räcker hela arbetsdagen
